Двухвинтовые насосы,TSR/TSL


Двухвинтовые насосы DELLMECO TSR/TSL являются универсальным решение для применения в различных видах промышленности. Они обладают реверсивностью, высоким напором, способностью перекачивать высоковязкие жидкости с содержанием крупных частиц, при этом полностью отсутствует пульсация потока.

Двухвинтовой насос обладает высокой самовсасывающей способностью и может транспортировать жидкости с содержанием газов, жидкости с высокой вязкостью и другие “сложные” продукты. Насос поддерживает CIP- и SIP-мойки, позволяет уменьшить количество трубопроводов, клапанов и отдельных насосов для CIP-мойки, что повышает эффективность и снижает затраты. Двухвинтовой насос обладает рядом характеристик, отсутствующих у других объемных насосов: ровный поток, бережное перекачивание, высокое давление, широкий диапазон скоростей и большой диапазон расхода.

Принцип работы

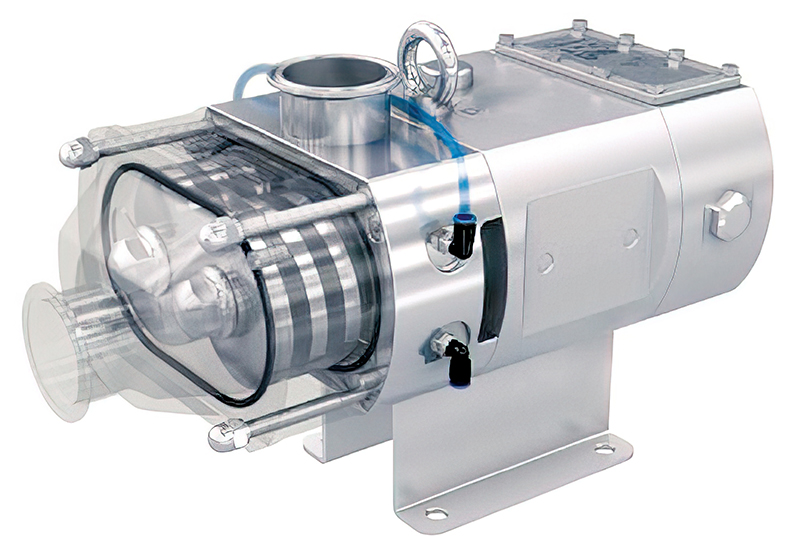

Винтовая пара вращается внутри корпуса насоса, создавая несколько отдельных камер, и выталкивает жидкость, попавшую внутрь, в соответствии с ходом шага винтов. Скорость потока является постоянной и не имеет пульсаций, а перекачиваемая жидкость течет в осевом направлении (а не по окружности, как это происходит в центробежных насосах). Результатом вращения винтов является плавное движение смещенного объема в не турбулентных условиях, что делает насос идеальным для работы с чувствительными к сдвигу жидкостями или жидкостями, легко подверженным эмульгированию.
Технические характеристики
Максимальная производительность110 м3/ч
Максимальный размер частиц23 мм
Максимальный напор20 бар
Диапазон скорости вращения10 - 3500 об/мин
Рабочая температураот -40 °C до 150 °C
Чистота обработки поверхности проточной частиRa≤0.6 μ m; Ra≤0.4 μ m
Материал исполненияAISI316L

Примеры применения

Пищевая промышленность
Супы, рагу, кетчуп, овощные пасты и пюре, патока, приправы, соусы, шоколад, жиры, масло, майонез, пивное и квасное сусло, безалкогольные напитки, фруктовые соки фильтрованные, с мякотью, кусочками и ягодами
Молочное производство
Сливки, молоко, сыворотка, творог, йогурт, кефир, ряженка, простокваша, сычужные продукты, сырное зерно
Медицина и косметика
Мази, сиропы, экстракты, сыворотки, кремы и эмульсии для лица, гели и жидкости для волос, шампуни, красители и спирты, мало, косметика
Химическая промышленность

Преимущества

Возможность перекачивания продукта и растворов для CIP-мойки
Полное опорожнение корпуса от остатков продукта: нет застойных зон
Уплотнение на валу устанавливается без использования крепёжных элементов
Одинарное или двойное механическое уплотнение
Все модели имеют порты для промывки уплотнения или опционально двойные порты
Доступна обработка проточной части насоса паром без необходимости демонтажа корпуса
Все детали, контактирующие с продуктом изготовлены из нержавеющей стали, включая корпус редуктора
Простой монтаж и демонтаж
Роторы и валы имеют шлицевые соединения, они просты и удобны в процессе монтажа и демонтажа
Возможность перекачивания жидкостей с различной вязкостью
Возможность реверса

Особенности

Напор до 20,0 бар
Стопорная гайка ротора специальной конструкции с увеличенным сроком службы
В зоне контакта с перекачиваемым продуктом отсутствуют подшипники и крепёжные элементы
Валы большого диаметра с большой прочностью и жёсткостью позволяют снизить вибрацию и продлить срок службы уплотнений
Высокоточные подшипники валов для тяжёлых условий эксплуатации
Подшипники с масляной смазкой могут смазываться непосредственно перед началом вращения валов

Сравнение типов монтажа

Обладая высокой способностью самовсасывания, двухвинтовые насосы TS могут перекачивать жидкости с различными показателями вязкости, а также выполнять функции насоса для циркуляции растров для CIP-мойки.
По сравнению с системой, в которой применяется кулачковый насос, система с двухвинтовым насосом позволяет свести к минимуму количество других вспомогательных насосов и отказаться от использования отдельного насоса CIP-мойки, системы управления клапанами и контроллеров.

Традиционная система

Отдельные системы CIP промывки и подачи продукта. Большое количество запорно-регулирующей арматуры и трубопроводов.

Система с двухвинтовым насосом

Одна система CIP промывки и подачи продукта. Минимальное количество запорно- регулирующей арматуры, трубопроводов и насосного оборудования.

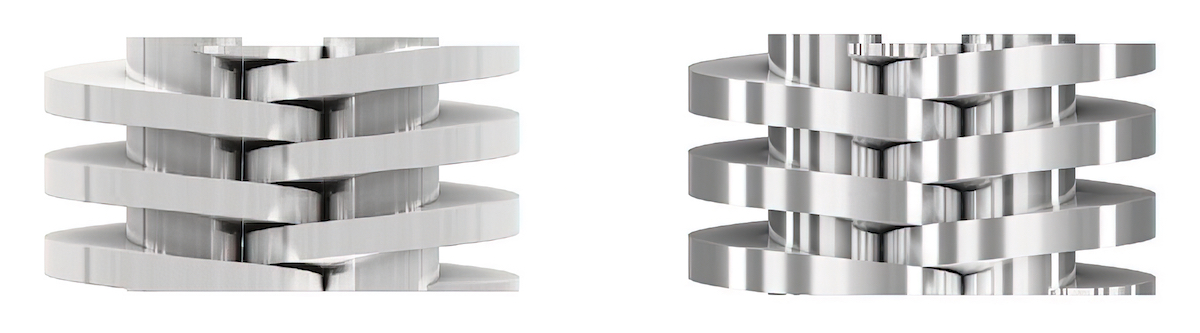

Выбор необходимого расстояния между витками для вашего процесса

Вариант 1

Большое расстояние между витками, большая производительность. Возможность перекачивать более крупные частицы, но давление будет ниже по сравнению с ротором с меньшим шагом витков.

Вариант 2

Небольшое расстояние между витками, меньшая производительность, но более высокое давление. Размер частиц, которые можно транспортировать, также будет меньше.

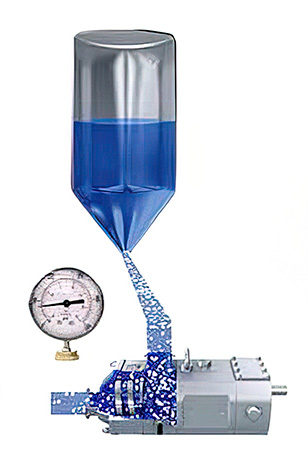

Ротор с большим шагом

Более низкое давление, больший расход, возможность перекачивать более крупные частицы.

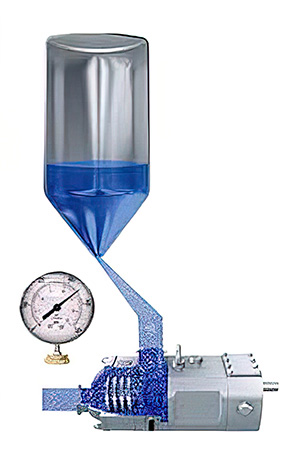

Ротор с малым шагом витков

Более высокое давление, более низкая скорость потока, возможность перекачивать более мелкие частицы.

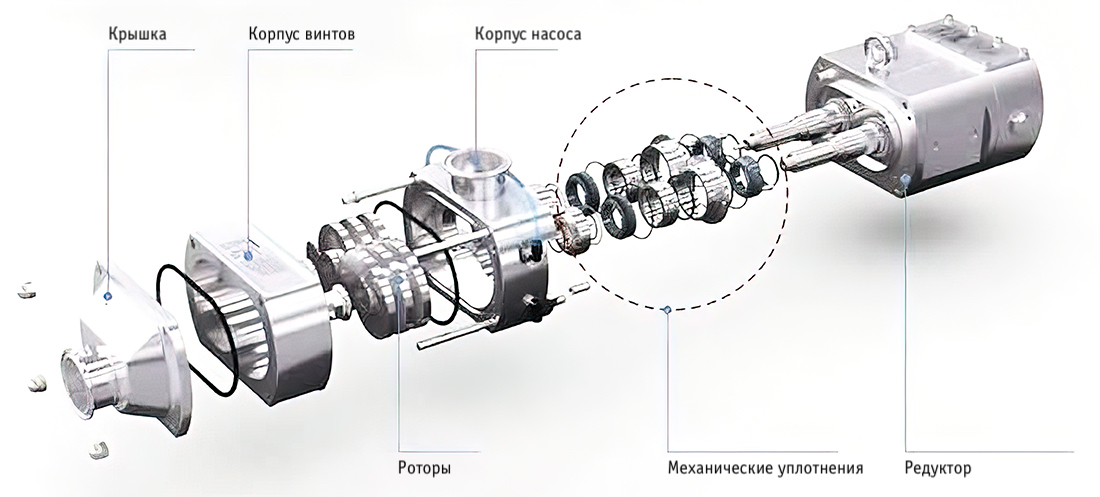

Конструкция насоса

МодельДиапазон винтов
(mm)
Поток на каждом обороте (l/r)Макс. расход (l/m)Макс. расход
(m3/h)
(Об/мин) макс. скорость
(в мин)
Макс. твердые частицы (mm)Макс. давление
(bar)
Вход головки насосаВыход головки насосаВес нетто (kg)
TS_R/L-A11/18180.0932419.436008.5201.5''-2''1''-1.5''29.9
TS_R/L-A21/26260.1346828.1360012.520
TS_R/L-B13/26260.2058034.8290012.5202.5''-3''2''-3''58.7
TS_R/L-B23/36360.2984150.5290017.520
TS_R/L-C17/32320.53153792.2290015.5203''-4''3''-4''154.7
TS_R/L-C27/48480.792291137.5290023.520

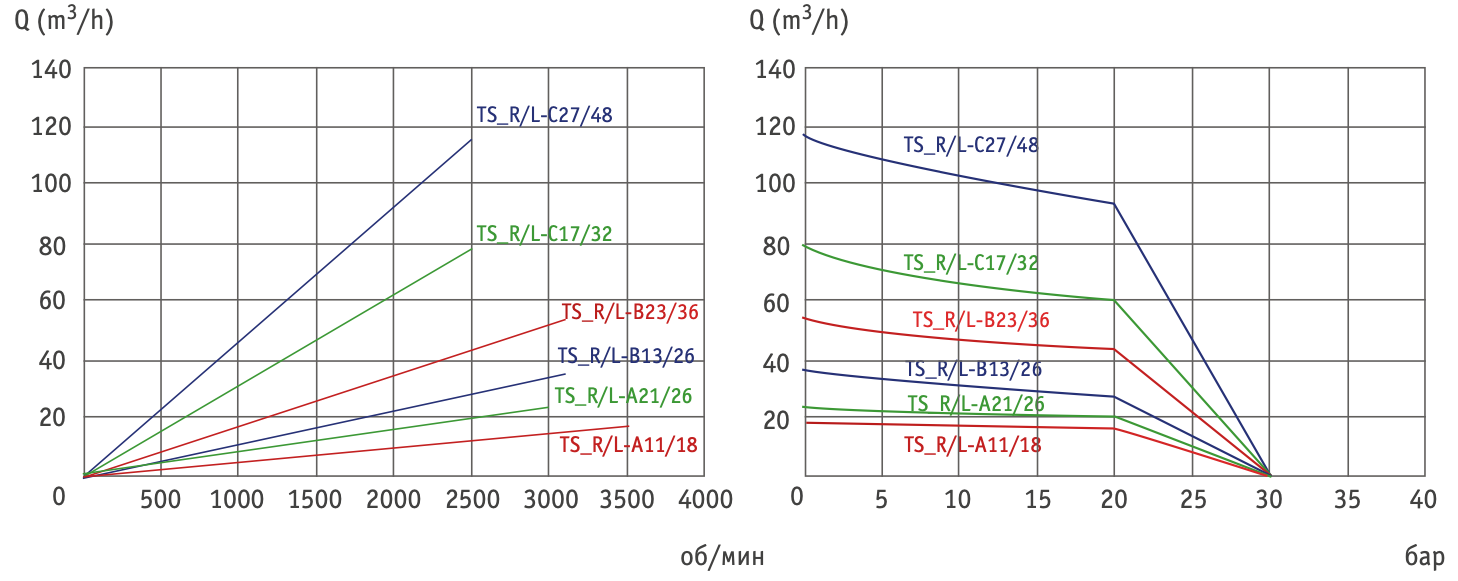

График производительности, скорости вращения и напора

Мощность двигателяНапряжениеМощность двигателяНапряжение
0.55kw210V-230V/50HZ
360V-400V/50HZ
420V-460V/50HZ
4.0-5.5kw360V-400V/50HZ
630V-690V/50HZ
420V-460V/60HZ
0.75kw7.5-11kw
1.1-1.5kw15-18.5kw
2.2-3.0kw22-30kw

Варианты исполнения и опции

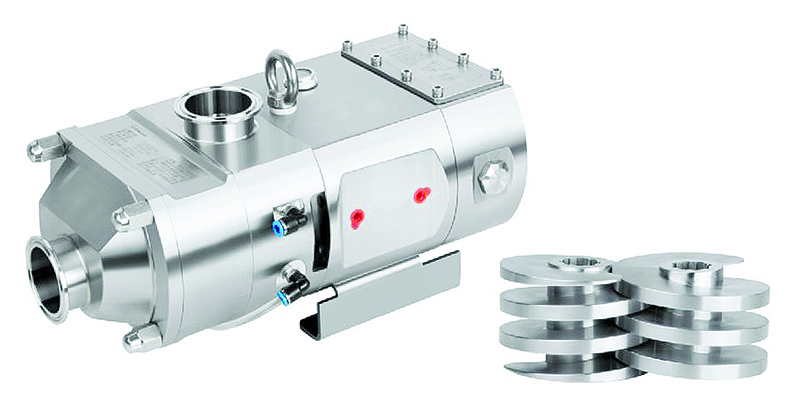

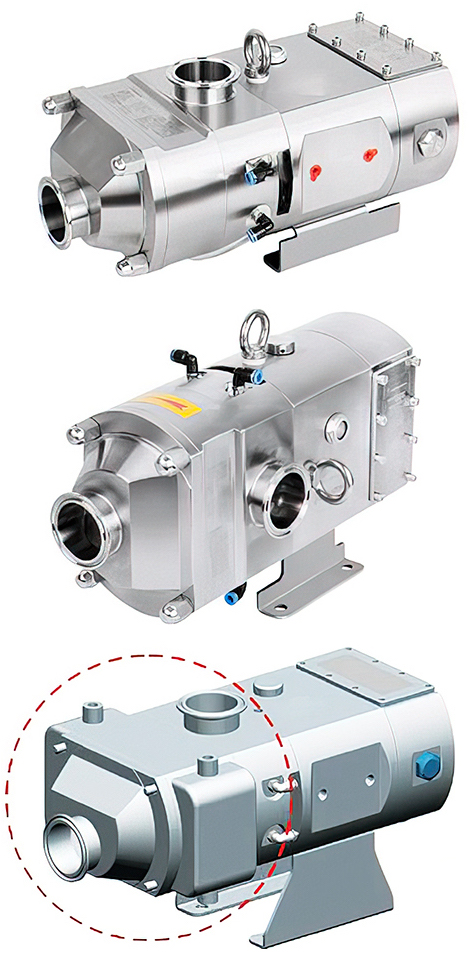

Насос серии TS-R
Стандартная конфигурация двухвинтового насоса серии TS-R. Вертикальное расположение патрубков, возможность реверса.












Насос серии TS-L
Конфигурация двухвинтового насоса TS-L с горизонтальным положением патрубков, возможность реверса.










Насос с рубашкой обогрева (опция)
Двухвинтовой насос с рубашкой обогрева используется для перекачивания жидкостей, которые могут замерзать при нормальной температуре окружающей среды, например, шоколад, сироп и пр. В соответствии с технологическими требованиями, насос может быть оснащён рубашкой обогрева передней крышки и/или корпуса.

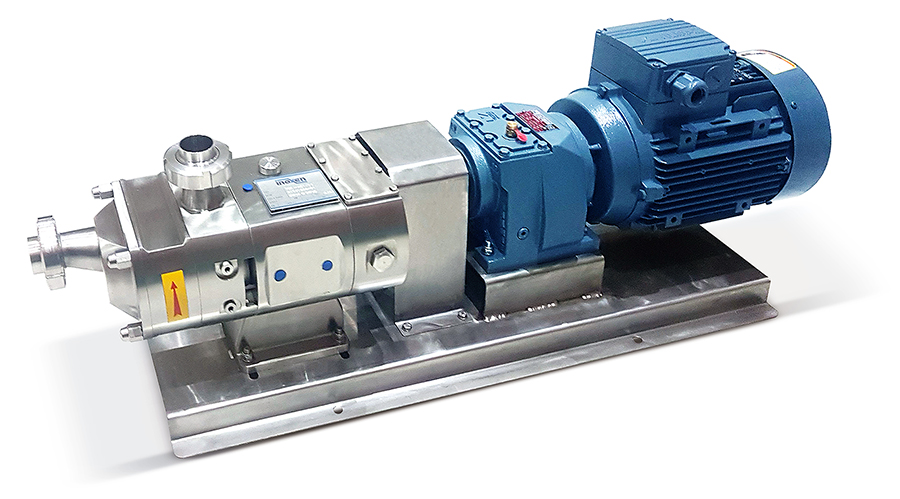

Насосы с прямым приводом

МодельШаг витков (mm)Напор (бар)Мощность (вКт)Макс. твердые частицы (мм)Производительность на 1 оборот
(л/об.)
Скорость вращения
(об./мин)
Производительность мин/макс
(м3/ч)
Размер всасывающего патрубкаРазмер напорного патрубкаВес (кг)
TS_R/L-A11/181842.28.50.09100-14500.547.81.5''-2''1''-1.5''80.9
7384.9
10490.9
145.5123.9
187.5134.9
TS_R/L-A21/262632.212.50.13100-14500.7811.31.5''-2''1.5''- 2'80.9
5384.9
8490.9
115.5123.9
157.5134.9
TS_R/L-B13/26264412.50.20100-14501.217.42.5''-3''2''-3''152.7
85.5163.7
127.5218.7
1811233.7
TS_R/L-B23/36363417.50.29100-14501.7425.22.5''-3''2.5''-3''152.7
75.5163.7
107.5218.7
1511233.7
TS_R/L-C17/323247.515.50.53100-10003.1831.83''-4''3''-4''314.7
811329.7
1215374.7
1818.5387.7
TS_R/L-C27/484847.523.50.79100-10004.7447.43''-4''3''-4''314.7
711329.7
1015374.7
1518.5387.7
