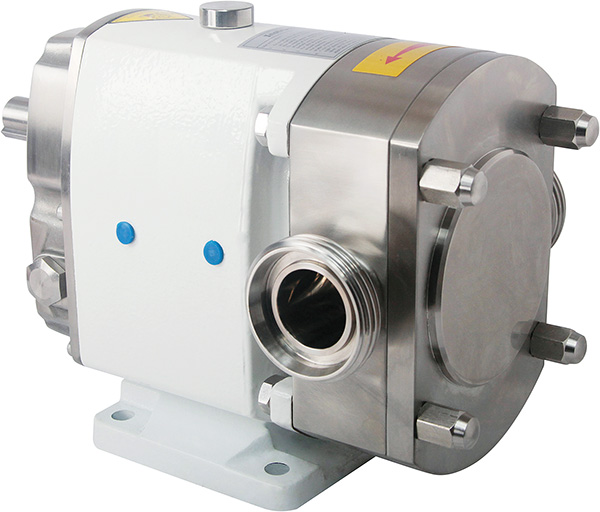

Кулачковые насосы, серия MLP

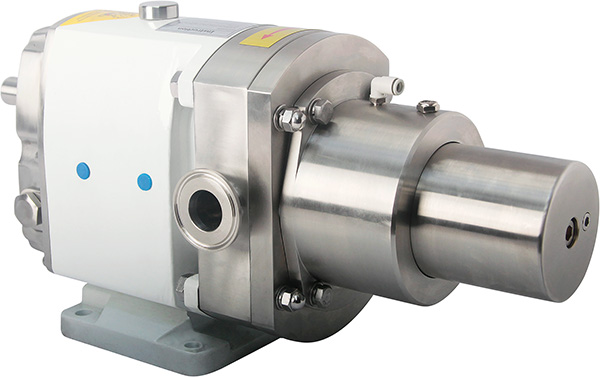

Кулачковые насосы DELLMECO

Кулачковые насосы DELLMECO - это насосы объёмного типа. Каждый насос DELLMECO - это особое решение. Насосы полностью разработаны для удовлетворения требований конкретного применения.

Томатная паста

Кетчупы

Соусы

Шоколад

Йогурт

Мороженое

Масло

Маргарин

Концентраты фруктов

Напитки

Продукты личной гигиены

Зубная паста

Косметические средства

Масло для тела

Бальзамы

Пиво

Солод

Ореховые пасты

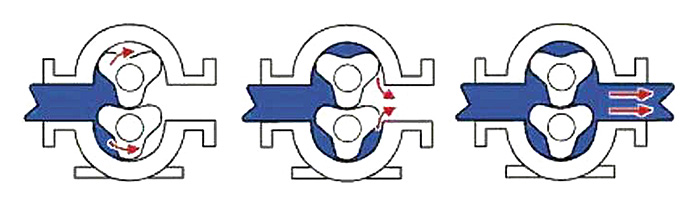

Принцип работы кулачковых насосов DELLMECO

По мере вращения роторов, объём на стороне всасывания насоса увеличивается, и жидкость втягивается в насос.

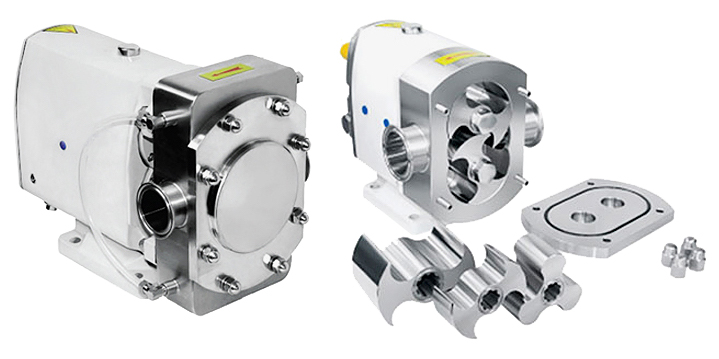

Жидкость, попадающая в камеры, образующиеся между лепестками роторов и внутренней стенкой корпуса насоса, перемещается к напорному патрубку насоса. В насосах установлены два трёх- или двухлопастных ротора, которые вращаются друг относительно друга внутри корпуса.

Вращение пары роторов можно определить по направлению вращения привода, который создаёт разрежение на стороне всасывания насоса. Этот вакуум втягивает жидкость в корпус.

В результате уменьшения объёма камер на выходе, жидкость выталкивается в напорную магистраль.

Особенности

Благодаря объёмному вытеснению, насос используется для перекачки жидкостей с низкой, средней и высокой вязкостью

Используется для перекачивания продуктов при температурах в диапазоне от 0 до 150°C

Простота установки и обслуживания

Легкое перекачивание адгезивных, абразивных или поверхностно-чувствительных жидкостей

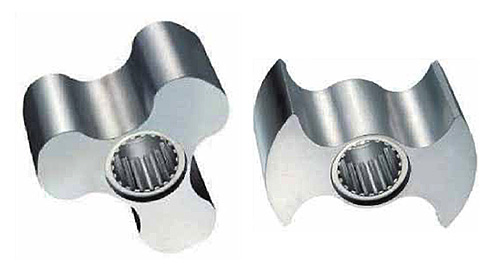

Доступны различные виды роторов

Роторы с двумя лепестками для продуктов, содержащих твердые частицы (например, джем, патока)

Виды уплотнений: торцевое уплотнение с двойным (промывочным) картриджем, одинарное механическое уплотнение, сальниковая набивка (для таких продуктов как глюкоза, варенье)

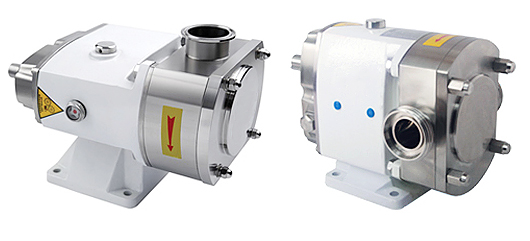

Стандартное горизонтальное расположение патрубков можно легко изменить на вертикальное

Реверсивность (возможность изменения направления вращения приводного вала)

Редуктор изготовлен из чугуна с защитным покрытием эпоксидной краской

Валы, роторы и корпус насоса изготовлены из нержавеющей стали AISI 316

Поскольку поверхности, контактирующие с жидкостью, изготовлены из нержавеющей стали AISI 316, насос может использоваться в условиях, требующих соблюдения гигиенических стандартов

Доступны различные варианты присоединений патрубков

Преимущества кулачковых насосов DELLMECO

Способность перекачивать жидкости с твёрдыми частицами

Нет трения между материалами поверхности во время переноса жидкости

Насос можно очистить, без необходимости его отключения от линии

Бесшумная работа

Опциональные кожухи обогрева предотвращают кристаллизацию и/или застывание жидкости и обеспечивают лёгкое перекачивание. Продукт перемещается плавно без нарушения его структуры

Насос является универсальным устройством, его можно использовать в различных областях промышленности

Способность перекачивать высоковязкие продукты

Опции

Вертикальное расположение патрубков

Прямоугольная насадка на всасывании

Прокладки из FPM

Предохранительный клапан на передней крышке или внешний байпас

Двухлепестковые роторы

Обогрев корпуса

Тележка

Щит управления

Соединения: Clamp, SMS и др.

Механические уплотнения: SiC/SiC или TuC/SiC

Механическое уплотнение с промывкой

Двойное механическое уплотнение

Манжетное уплотнение (FPM или PTFE)

Сальниковое уплотнение

Уплотнительное кольцо

Выбор типоразмера кулачкового насоса

При выборе кулачкового насоса учитываются характеристики перекачиваемого продукта и характеристики напорно-всасывающей магистрали. Примеры значений подробно показаны в таблице справа.

Данные для подбора

Требуемые значения	Пример
Тип жидкости	Шоколад, мёд, йогурт и др.
Расход жидкости	m3/ч, л/ч, л/мин
Давление жидкости	бар, мПа
Вязкость жидкости	сПз, сСт
Температура жидкости	°C
Плотность жидкости	г/см3
Диаметр трубопровода	ДУ, мм
Длина всасывающей части	м
Длина напорной части	м

Модели насосов и доступные электроприводы

Технические характеристики

Модель	Расход (m3/h)	Давление (bar)	Мощность двигателя (kW)	Рекомендуемый цикл (min-1)	Поток в каждом цикле (L/rev)	Размеры соединений входа/выхода
MLP-20	1-2	20	3	100-450	0.15	1'' - DN25 DIN, SMS, DF, RJT
	1-3	15	2.2
	1-3	12	1.5
	1-3	9	1.1
	1-3	5	0.75
MLP-23	2-5	20	4	100-450	0.212	1,5'' - DN40 DIN, SMS, DF, RJT
	2-5	15	3
	2-5	12	2.2
	2-5	9	1.5
	2-5	5	1.1
MLP-25	3-7	15	5.5	100-450	0.298	2'' - DN50 DIN, SMS, DF, RJT
	3-7	10	4
	3-7	7	3
	3-7	4	2.2
MLP-30	5-10	20	7.5	100-400	0.496	2'' - DN50 DIN, SMS, DF, RJT
	5-10	12	5.5
	5-10	8	4
	5-10	4	3
MLP-36	6,5-13	18	7.5	100-400	0.631	2,5'' - DN65 2'' - DN50 DIN, SMS, DF, RJT
	6,5-13	10	5.5
	6,5-13	7	4
	6,5-13	3	3
MLP-55	7-14	12	7.5	100-400	0.705	2,5'' - DN65 DIN, SMS, DF, RJT
	7-14	9	5.5
	7-14	6	4
	7-14	3	3
MLP-60	8-16	10	7.5	100-400	0.778	3'' - DN80 DIN, SMS, DF, RJT
	8-16	9	5.5
	8-16	5	4
	8-16	3	3
MLP-70	15-31	18	15	100-360	1.791	3'' - DN80 DIN, SMS, DF, RJT
	15-31	12	11
	15-31	9	7.5
	15-31	5	5.5
MLP-80	20-40	15	15	100-360	1.824	3'' - DN80 DIN, SMS, DF, RJT
	20-40	10	11
	20-40	7	7.5
	20-40	4	5.5
MLP-100	25-50	10	11	100-360	2.299	4'' - DN100 DIN, SMS, DF, RJT
	25-50	6	7.5
	25-50	3	5.5
MLP-125	31-62	10	15	100-360	2.922	5'' - DN125 DIN, SMS, DF, RJT
	31-62	7	11
	31-62	11	7.5

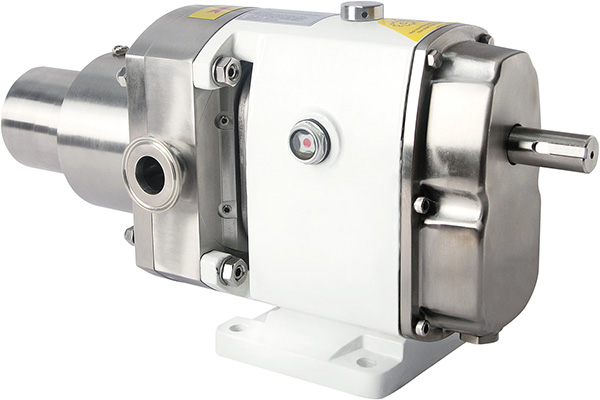

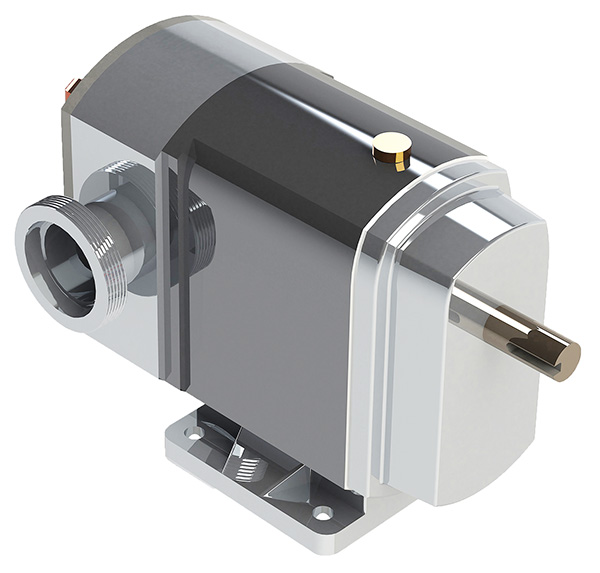

Размерные характеристики насосов со свободным валом

Размеры

Модель	B	C	D	E	K	G	H	I	J	L1	OD	ID	d
MLP-20	182	229	123	100	100	311	260	46.5	153	6	52	25	22
MLP-23	191	229	123	100	100	315.5	264.5	46.5	153	6	64.5	35	22
MLP-25	194	229	123	100	100	325	274	46.5	153	6	77	47.8	22
MLP-30	225	271	149	125	125	432.5	357	56	186.5	8	77.5	47.8	28
MLP-36	260.5	271	149	125	125	438.5	363	56	186.5	8	77.5	59.5	28
MLP-55	240	271	149	125	125	443.5	368	56	186.5	8	77.5	66	28
MLP-60	245	271	149	125	125	447.5	372	56	186.5	8	109	72.2	28

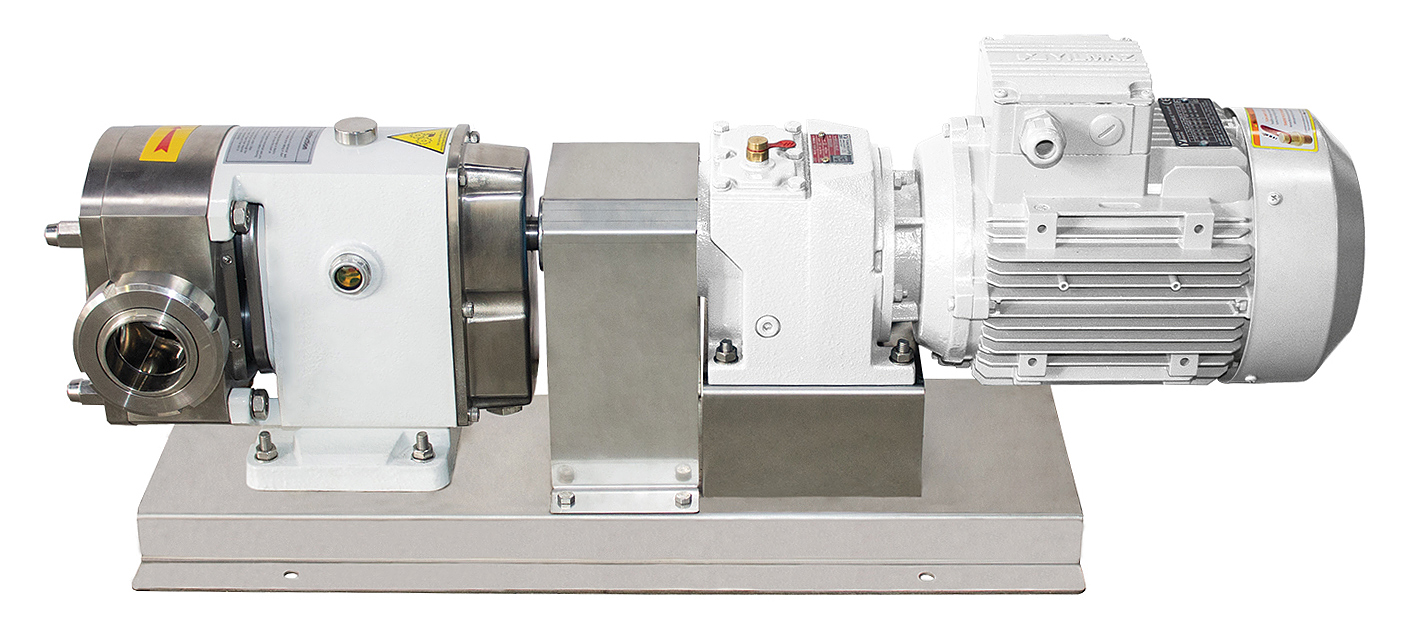

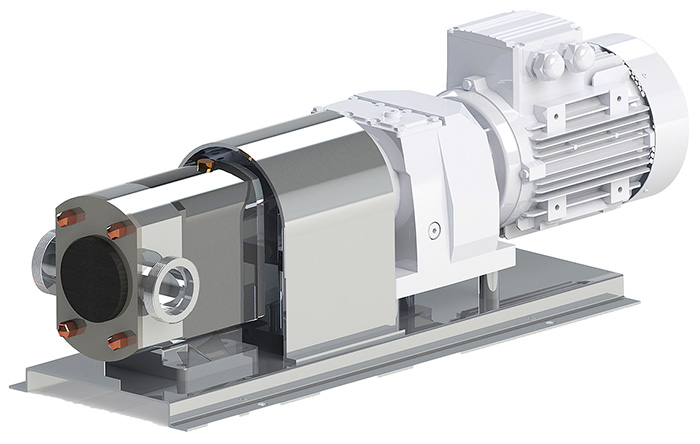

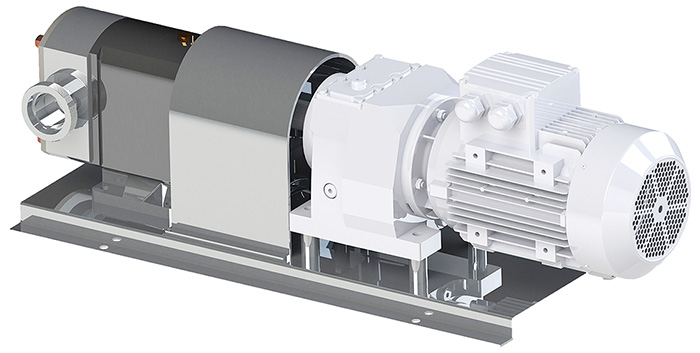

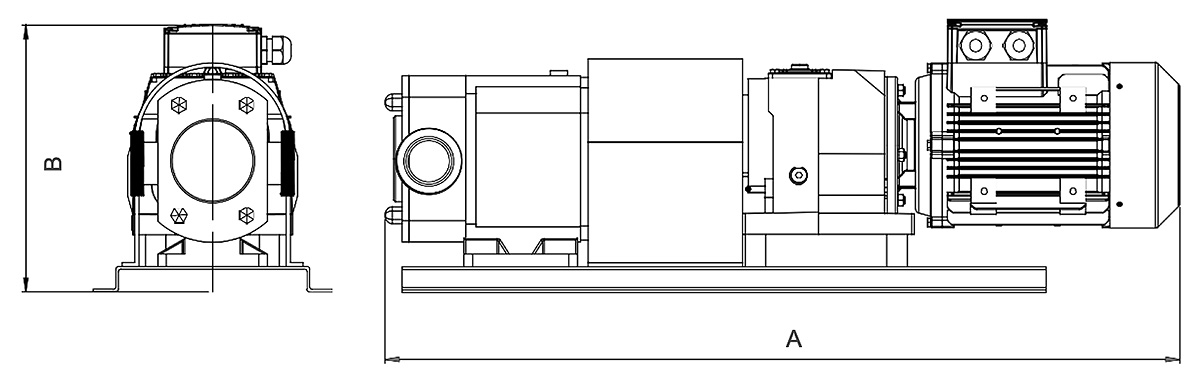

Размерные характеристики насосов с мотор-редуктором

Размеры

Серия двигателей	A	B
002	715	285
003	715	285
102	745	285
172	865	325
202	910	320
272	915	320
282	930	320

Размеры

	MLP-20
Серия двигателей	A	B
002	715	285
003	715	285
282	930	320
