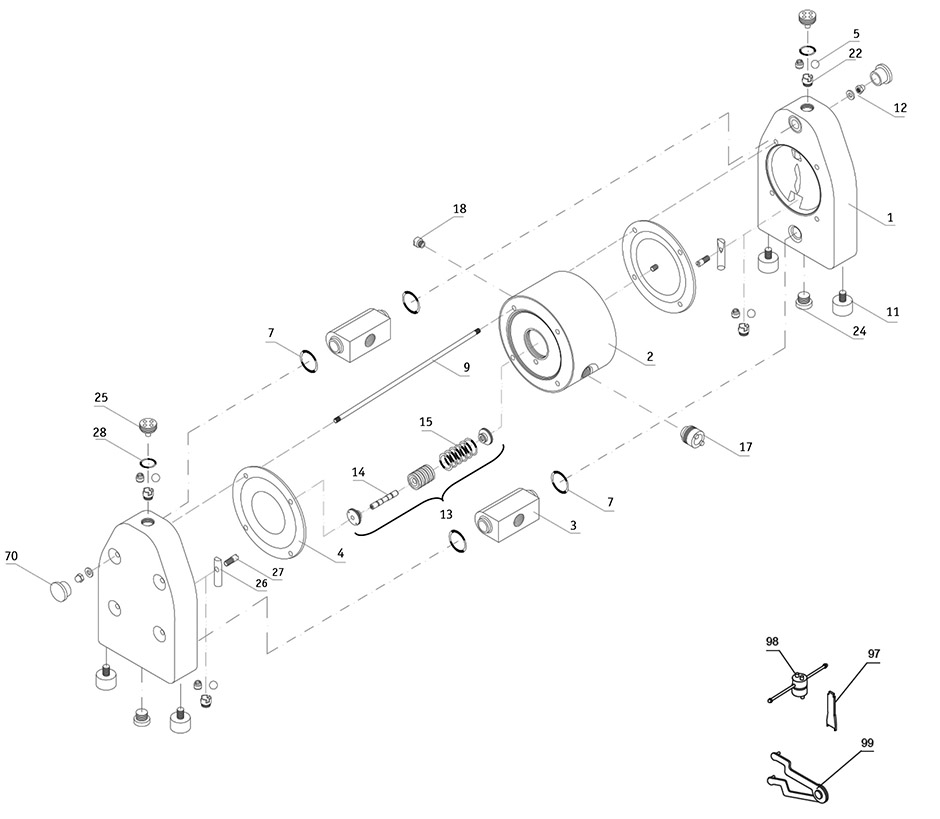

Схема и перечень составных частей DM 08/10

Мембранный (диафрагменный) насос DM08/10

Поз.Кол-воНаименованиеМатериалDM 08/10
1.2КорпусPE2 08 01 20
PE conductive2 08 01 21
PTFE2 08 01 23
PTFE conductive2 08 01 24
2.1Центральный блокPE1 08 10 20
PE conductive1 08 10 21
Центральный блок в сбореPE1 08 11 20
PE conductive1 08 11 21
3.2Всасывающий/напорный патрубкиPE2 08 30 20
PE conductive2 08 30 21
PTFE2 08 30 23
PTFE conductive2 08 30 24
AISI 316L2 08 35 53
4.2МембранаTFM/PTFE1 08 50 05
5.4Цилиндрический клапанPTFE2 08 56 23
6.4КлапанPTFE1 08 60 23
AISI 3161 08 60 52
7.4Уплотнительные кольцаFEP/FPM2 08 70 04
9.4ШпилькаAISI 3042 08 042 50
11.4АмортизаторNR/St371 08 69 06
12.8Гайка с шайбойAISI 3042 08 045 50
13.1Воздушный механизмPET/NBR1 08 020 31
PET/FPM1 08 020 32
14.1ШтокAISI 3041 08 24 50
15.компл.Уплотнительные кольцаNBRAVD 01 (NBR)
FPMAVD 01 (FKM)
17.1ГлушительPE1 08 499 35
18.1ШтуцерРP1 08 46 28
22.4Седло клапанаPE2 08 54 20
PTFE2 08 54 23
PE conductive2 08 54 21
PTFE conductive2 08 54 24
24.2Нижняя заглушкаPE2 08 59 20
PTFE2 08 59 23
PE conductive2 08 59 21
PTFE conductive2 08 59 24
25.2Верхняя заглушкаPE2 08 055 20
PTFE2 08 055 23
PE conductive2 08 055 21
PTFE conductive2 08 055 24
26.2СтопорPE2 08 39 20
PTFE2 08 39 23
PE conductive2 08 39 21
PTFE conductive2 08 39 24
27.2ВинтPE2 08 38 20
PTFE2 08 38 23
PE conductive2 08 38 21
PTFE conductive2 08 38 24
28.2Уплотнительное кольцоFEP/FPM2 08 78 04
70.8ЗаглушкаPE2 08 058 20
97.1Ключ седла клапанаAISI 3041 08 254 50
98.1Ключ заглушекDiverse1 08 158 00
99.1Ключ воздушного механизмаDiverse1 08 58 00

РЕМКОМПЛЕКТ ПЛАСТИКОВОЙ СЕРИИ. ДЛЯ НАСОСОВ КОНФИГУРАЦИИ: P**, T**, R**, Z**.

SET1 – после одного года работы в одну смену (8 часов в сутки, 5 дней в неделю)
SET2 – после двух лет работы в одну смену, либо после года многосменной работы (7 дней в неделю и более 8 часов в сутки)
SET 1
Кол-воНаименованиеМатериалDM 08
2 шт.МембранаTFM/PTFE1 08 50 05
4 шт.Шариковый клапанPTFE1 08 60 23
AISI3161 08 60 52
Цилиндрический клапанPE2 08 56 20
PTFE2 08 56 23
1 шт.ГлушительPE1 08 499 35
Бронза1 08 99 86
4 шт.Уплотнения патрубковFEP/FPM2 08 70 04
2 шт.Уплотнение верх. заглушкиFEP/FPM2 08 78 04
SET 2
Кол-воНаименованиеМатериалDM 08
2 шт.МембранаTFM/PTFE1 08 50 05
4 шт.Шариковый клапанPTFE1 08 60 23
AISI3161 08 60 52
Цилиндрический клапанPE2 08 56 20
PTFE2 08 56 23
4 шт.Седло клапанаPE2 08 54 20
PTFE 2 08 54 23
PE conductive2 08 54 21
PTFE conductive2 08 54 24
2 шт.Стопор клапанаPE2 08 39 20
PTFE 2 08 39 23
PE conductive2 08 39 21
PTFE conductive2 08 39 24
2 шт.Винт клапанаPE2 08 38 20
PTFE 2 08 38 23
PE conductive2 08 38 21
PTFE conductive2 08 38 24
1 шт.ГлушительPE1 08 499 35
Бронза1 08 99 86
4 шт.Уплотнения патрубковFEP/FPM2 08 70 04
2 шт.Верхняя заглушкаPE2 08 055 20
PTFE 2 08 055 23
PE conductive2 08 055 21
PTFE conductive2 08 055 24
2 шт.Уплотнение верх. заглушкиFEP/FPM2 08 78 04
1 шт.Воздушный механизмPET/NBR1 08 020 31
PET/FPM1 08 020 32

Расшифровка материалов
AlалюминийPolyurethaneполиуретан
Al+PTFEалюминий с фторопластовым покрытиемCeramicкерамика
AISI 316нержавеющая сталь AISI 316AISI 304нержавеющая сталь AISI 304
Cast ironчугунFEP/FPMфторированный этиленпропилен / фторэластомер
PEполиэтиленNR/St37резина / сталь 37
PE conductiveполиэтилен токопроводныйNR/AISI 304резина / нержавеющая сталь AISI 304
TFM (PTFE)модифицированный PTFEPET/NBRполиэтилентерефталат / нитрилбутиловая резина
EPDMэтиленпропилендиеновый каучукPET/FPMполиэтилентерефталат / фторэластомер
NBRнитрилбутиловая резинаPE porousполиэтилен пористый
EPDM/TFM/PFAEPDM/TFM/перфторалкоксиалканPPполипропилен
PTFEфторопластAISI 304 + PTFEнержавеющая сталь AISI 304 с фторопластовым покрытием
PTFE conductiveфторопласт токопроводныйBronzeБронза
