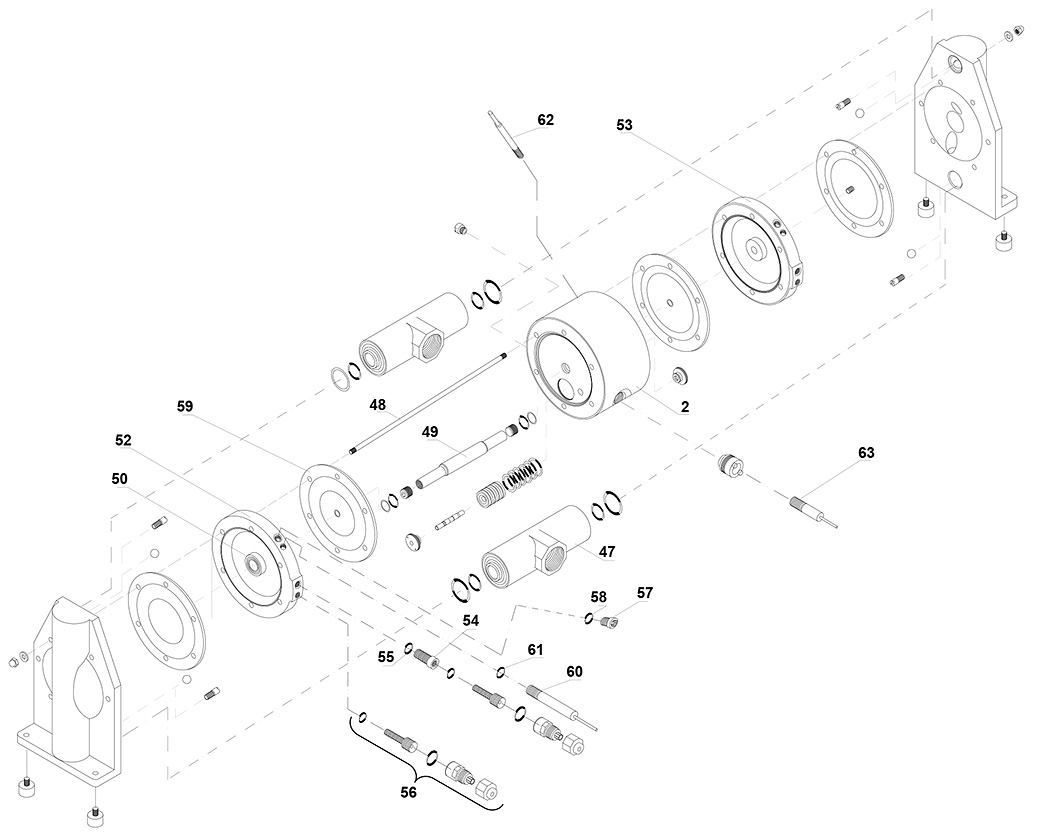

Схема и перечень составных частей систем с барьерными камерами для DM 20, 25, 40, 50 (Металлическая серия)

Система барьерных камер для DM 20, 25, 40, 50

Код	Поз.	Кол-во	Наименование	Материал	DM 20	DM 25	DM 40	DM 50
ВС1	47	2	Всасывающий/	А1	3 20 32 60	3 25 32 60	3 40 32 60	3 50 32 60
	47	2	напорный патрубки	AISI 316	3 20 32 52	3 25 32 52	3 40 32 52	3 50 32 52
	48	4/6*/8“	Шпилька	AISI 304	9 20 042 50*	9 25 042 50*	9 40 042 50**	9 50 042 50**
	49	1	Шток	AISI 304	1 15 41 50	1 25 41 50	1 40 41 50	1 50 41 50
	50	2	Втулка	РЕТ	1 15 63 30	1 25 63 30
	51	2	Винт	AISI 304	-
	52	2	Барьерная камера	РЕ conductive	2 15 202 21	2 25 202 21	2 40 202 21	2 50 202 21
	53	2	Барьерная камера	РЕ conductive	2 15 302 21	2 25 302 21	2 40 302 21	2 50 302 21
	54	2	Втулка датчика	РЕ	2 15 62 20
	55	2	Уплотнительное кольцо	FKM	1 08 82 09
	56	4	Датчик токопроводности		9 15 15 00
	57	2	Пробка	РА	1 15 48 40
	58	2	Уплотнительное кольцо	FKM	1 15 74 09
	59	2	Дублирующая мембрана	EPDM	1 15 51 08	1 25 51 08	1 40 51 08	1 50 51 08
	60	2	Датчик		9 15 12 00
	61	2	Уплотнительное кольцо	FKM	1 15 75 09
ВС2	Дополнительно к ВС1:
	-	1	Контроллер		9 15 14 00
	-	1	Контроллер проводимости		9 15 13 00
ВС3	Дополнительно к ВС2: EExia II С
	-	1	Контроллер		9 15 14 00
	-	1	Контроллер проводимости		9 15 08 00
