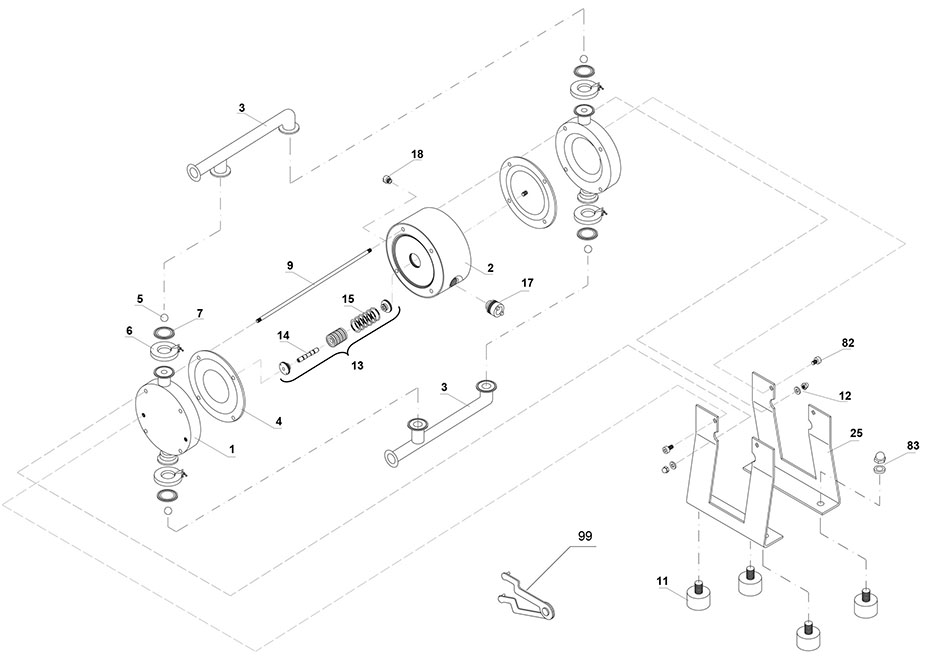

Схема и перечень составных частей DM 15/30

Мембранный (диафрагменный) насос DM15/30

Поз.Кол-воНаименованиеМатериалDM 15/30
1.2КорпусAISI 316L4 15 01 53
2.1Центральный блокPE1 10 10 20
PE conductive1 10 10 21
Центральный блок в сборе (возд. механизм, шток)PE1 10 11 20
PE conductive1 10 11 21
3.1Всасывающий патрубок DINAISI 316L4 15 30 53
Всасывающий патрубок ClampAISI 316L4 15 32 53
Всасывающий патрубок RJTAISI 316L4 15 37 53
1Напорный патрубок DINAISI 316L4 15 33 53
Напорный патрубок ClampAISI 316L4 15 35 53
Напорный патрубок RJTAISI 316L4 15 137 53
4.2МембранаTFM (PTFE)1 10 50 05
EPDM1 10 50 08
NBR1 10 50 10
EPDM/TFM/PFA1 10 50 00
5.4КлапанPTFE1 15 60 23
EPDM1 15 60 08
NBR1 15 60 10
AISI 3161 15 60 52
PU1 15 60 07
Ceramic1 15 60 90
6.4ЗажимAISI 3044 25 36 50
7.4Уплотнительные кольцаPTFE4 15 70 23
EPDM4 15 70 08
Silicone4 15 70 11
NBR4 15 70 10
9.4ШпилькаAISI 3044 15 42 50
11.4АмортизаторNR/ AISI 3041 15 69 52
12.12Гайка с шайбойAISI 3041 10 45 50
13.1Воздушный механизмPET/NBR1 08 020 31
PET/FPM1 08 020 32
14.1ШтокAISI 3041 08 24 50
15.компл.Уплотнительные кольцаNBRAVD 01 (NBR)
FPMAVD 01 (FPM)
17.1ГлушительPE1 08 499 35
18.1ШтуцерPET1 08 46 28
20.1ТрубаPP4 15 96 28
AISI 316L4 15 96 53
25.1ОпораAISI 3044 15 96 50
82.4ГайкаAISI 3044 15 138 50
83.4Гайка с шайбойAISI 3044 15 345 50
99.1Ключ-1 08 58 00

РЕМКОМПЛЕКТ ГИГИЕНИЧЕСКОЙ СЕРИИ. ДЛЯ НАСОСОВ КОНФИГУРАЦИИ: H**.

SET1 – после одного года работы в одну смену (8 часов в сутки, 5 дней в неделю)
SET2 – после двух лет работы в одну смену, либо после года многосменной работы (7 дней в неделю и более 8 часов в сутки)
SET 1
Кол-воНаименованиеМатериалDM 15
2 шт.МембранаEPDM1 10 50 08
NBR1 10 50 10
TFM/PTFE1 10 50 05
TFM/PFA1 10 50 00
4 шт.Шариковый клапанEPDM1 15 60 08
NBR1 15 60 10
PTFE1 15 60 23
PU1 15 60 07
AISI3161 15 60 52
Керамика1 15 60 90
1 шт.ГлушительPE1 08 499 35
4 шт.Уплотнения патрубковEPDM4 15 70 08
NBR4 15 70 10
PTFE4 15 70 23
Силикон4 15 70 11
SET 2
Кол-воНаименованиеМатериалDM 15
2 шт.МембранаEPDM1 10 50 08
NBR1 10 50 10
TFM/PTFE1 10 50 05
TFM/PFA1 10 50 00
4 шт.Шариковый клапанEPDM1 15 60 08
NBR1 15 60 10
PTFE1 15 60 23
PU1 15 60 07
AISI3161 15 60 52
Керамика1 15 60 90
1 шт.ГлушительPE1 08 499 35
4 шт.Уплотнения патрубковEPDM4 15 70 08
NBR4 15 70 10
PTFE4 15 70 23
Силикон4 15 70 11
1 шт.Воздушный механизмPET/NBR1 08 020 31
PET/FPM1 08 020 32

Расшифровка материалов

AlалюминийPolyurethaneполиуретан
Al+PTFEалюминий с фторопластовым покрытиемCeramicкерамика
AISI 316нержавеющая сталь AISI 316AISI 304нержавеющая сталь AISI 304
Cast ironчугунFEP/FPMфторированный этиленпропилен / фторэластомер
PEполиэтиленNR/St37резина / сталь 37
PE conductiveполиэтилен токопроводныйNR/AISI 304резина / нержавеющая сталь AISI 304
TFM (PTFE)модифицированный PTFEPET/NBRполиэтилентерефталат / нитрилбутиловая резина
EPDMэтиленпропилендиеновый каучукPET/FPMполиэтилентерефталат / фторэластомер
NBRнитрилбутиловая резинаPE porousполиэтилен пористый
EPDM/TFM/PFAEPDM/TFM/перфторалкоксиалканPPполипропилен
PTFEфторопластAISI 304 + PTFEнержавеющая сталь AISI 304 с фторопластовым покрытием
PTFE conductiveфторопласт токопроводныйBronzeБронза
