DMO 4

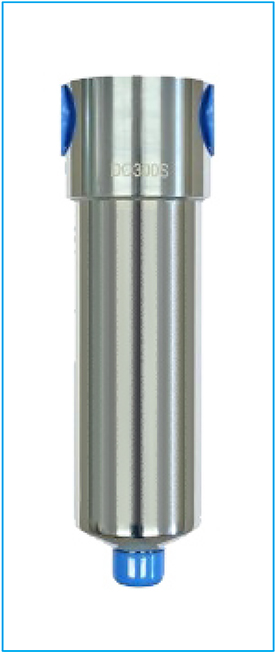

ФИЛЬТР DMO 4 - УСТРОЙСТВО УДАЛЕНИЯ ЖИДКОСТИ И ЧАСТИЦ ИЗ СИСТЕМ СЖАТОГО ВОЗДУХА
Фильтр серии DMO значительно улучшает качество сжатого воздуха. Уникальная конструкция позволяет эффективно удалять 99,9999% жидкости и другие загрязнения размером вплоть до 1 микрона.
ОСНОВНЫЕ ДАННЫЕ
Производительность: до 0,3 м3/мин
Давление: до 15 бар
Размер входа/выхода: 1/2" BSPT
Размер задерживаемых частиц:
до 1 микрона (эффективность - до 99%)
Материал корпуса: AISI 304, 316, алюминий
ОСОБЕННОСТИ
ISO 12500 - Part 3 & 4
Эффективность удаления жидкости до 99.9999% Отсутствует падение давления, вызванного заблокированными фильтрами
Низкие затраты в течение жизненного цикла
Простота установки
Мгновенное восстановление работы после подачи сжатого воздуха
Возможность работы в автоматическом режиме
Нет расходных материалов
Производительность: до 0,3 м3/мин Давление: до 15 барРазмер входа/выхода: 1/2" BSPT Размер задерживаемых частиц:до 1 микрона (эффективность - до 99%)
Материал корпуса: AISI 304, 316, алюминийОСОБЕННОСТИ
ISO 12500 - Part 3 & 4 Эффективность удаления жидкости до 99.9999% Отсутствует падение давления, вызванного заблокированными фильтрамиНизкие затраты в течение жизненного циклаПростота установкиМгновенное восстановление работы после подачи сжатого воздухаВозможность работы в автоматическом режимеНет расходных материалов
Практически не требует обслуживанияВся необходимая вам защита - в одном устройстве вместо того, чтобы приобретать и обслуживать множество различных продуктов. В отличие от традиционных циклонных сепараторов, нуждающихся в постоянных и стабильных потоках, фильтр DMO имеет возможность поддерживать необходимый уровень производительности во время запуска, и достигает оптимальной производительности за доли секунды.ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
Защита пневмооборудования
Замена для влагоотделителей и / или коалесцирующих фильтров
Защита холодильного оборудования и осушителей
Защита пневмооборудованияЗамена для влагоотделителей и / или коалесцирующих фильтровЗащита холодильного оборудования и осушителейТехнические данные
| Спецификация | |||
|---|---|---|---|
| Производительность 7 bar(g) мин - макс. / (номинальное) | 0,001-0,85м³/мин, (0,57) | Типоразмер | DМO 4 |
| Объем конденсата | 280 дм³ | ||
| Размер присоединений | 3/4" BSPT | ||
| Давление | 1 - 15 bar(g) | Размер штуцера слива | 1/2" (m) BSPT |
| Вес | 1,93 кг | ||
| Рабочая температура | от 0 до +80 ⁰C | Размер | 270 мм x 60,5 мм Ø |
| Размер частиц | 1 мкм (проверено до 0,2 мкм) | ||
| Макс. рекомендуемая температура на входе | 35 ⁰C | Материал корпуса | AISI 304, AISI 316, алюминий |
| Материал фильтра | ABS | ||
| Коэффициент коррекции | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Давление (barg) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| Коэффициент | 0.53 | 0.63 | 0.73 | 0.79 | 0.87 | 0.94 | 1.00 | 1.09 | 1.17 | 1.25 | 1.33 | 1.4 | 1.48 | 1.56 | 1.64 |

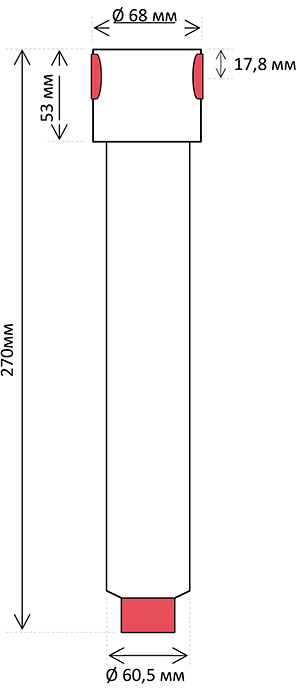

Размеры

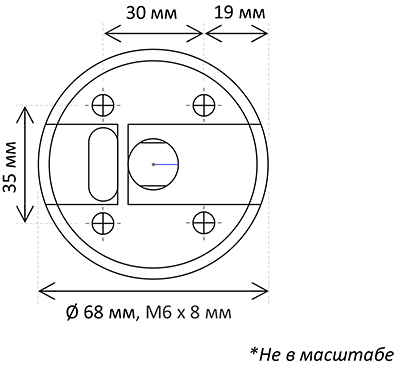

Размеры монтажных отверстий*
| Комплект поставки | Кол-во |
|---|---|
| Фильтр DMO 4 | 1 |
| Клапан ручного слива конденсата | 1 |
| Монтажный кронштейн | 1 |
| Винт M6 x 8 mm | 4 |
| Болт | 4 |
| Инструкция | 1 |
| Также, предлагаем установить устройство автоматического слива | |

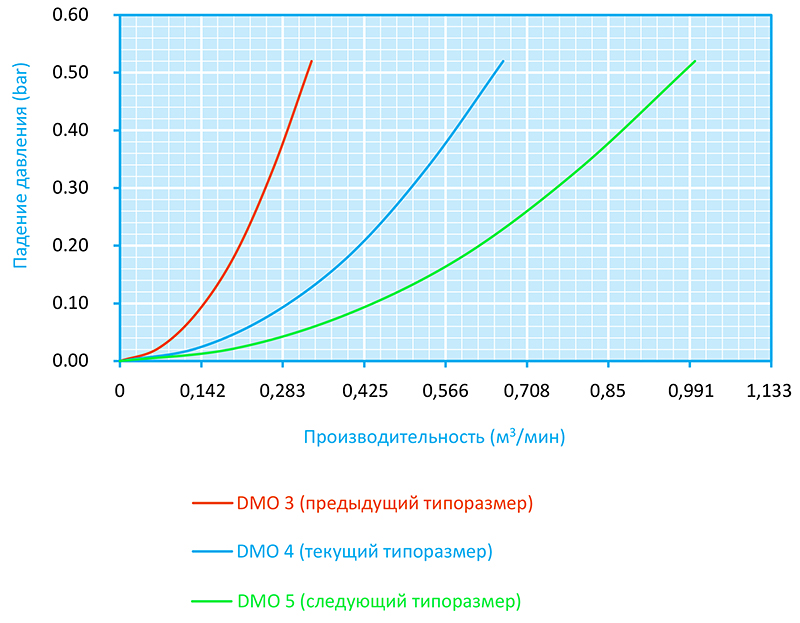

График падения давления (при 7 barg)
