Фильтры серия DMO
ФИЛЬТР ДЛЯ УДАЛЕНИЯ ЖИДКОСТИ И ЧАСТИЦ ИЗ СИСТЕМ СЖАТОГО ВОЗДУХА. СЕРИЯ DMO
Удаляет 99.9999% жидкости из сжатого воздуха. ISO 12500 part 4
Удаляет ВСЕ частицы размером до 2 мк и 99% частиц размером до 1 мк ISO 12500 part 3
Удаляет 99.996% масла до 0.0004 мг/м3 ISO 12500 part 1*
НЕТ изнашиваемых деталей или расходных материалов

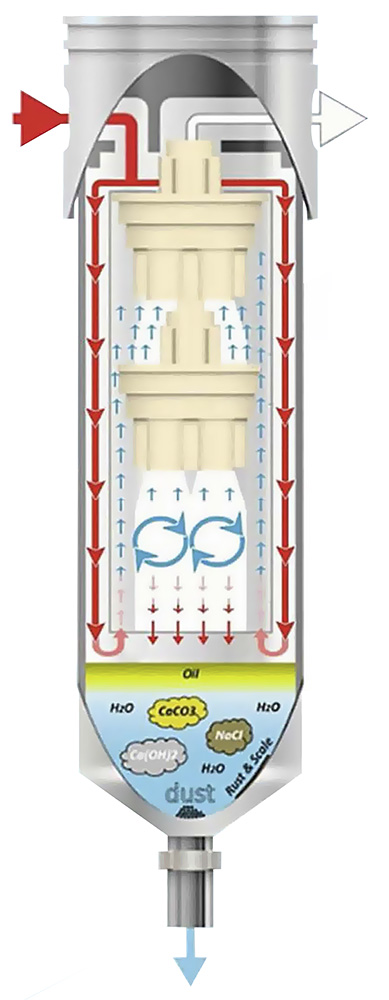

ПРИНЦИП РАБОТЫ ФИЛЬТРА ДЛЯ УДАЛЕНИЯ ЖИДКОСТИ И ЧАСТИЦ ИЗ СИСТЕМ СЖАТОГО ВОЗДУХА
Грязный воздух поступает во впускное отверстие и направляется через основную камеру, где изменение направления заставляет воздух вращаться, удаляя самые тяжелые частицы.
Затем воздух проходит через небольшое кольцевое пространство, заставляя воздух быстро расширяться и охлаждаться.
Далее воздух проходит через высокоточные трубки Вентури, которые заставляют слипаться частицы влаги, содержащиеся в воздухе.
Образующиеся капли жидкости падают на основание устройства, где они собираются и сливаются. Многоступенчатые камеры с трубками Вентури очищают воздух от всех оставшихся аэрозольных частиц, оставляя выходящий воздух чистым и сухим.
Затем воздух проходит через небольшое кольцевое пространство, заставляя воздух быстро расширяться и охлаждаться.
Далее воздух проходит через высокоточные трубки Вентури, которые заставляют слипаться частицы влаги, содержащиеся в воздухе.
Образующиеся капли жидкости падают на основание устройства, где они собираются и сливаются. Многоступенчатые камеры с трубками Вентури очищают воздух от всех оставшихся аэрозольных частиц, оставляя выходящий воздух чистым и сухим.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА ДЛЯ УДАЛЕНИЯ ЖИДКОСТИ И ЧАСТИЦ ИЗ СИСТЕМ СЖАТОГО ВОЗДУХА
| Модель | Присоединения | Н л/мин | мЗ/мин | Емкость корпуса для конденсата, см3 | Размер штуцера слива конденсата | Температура | Доступность опции автоматического слива конденсата |
|---|---|---|---|---|---|---|---|
| DMO 1 | 1/4" | 60 | 0.06 | 80 | 1/2" | Min -5°С Мах 80°С | Нет |
| DMO 2 | 1/4" | 100 | 0.1 | 200 | 1/2" | Min -5°С Мах 80°С | Нет |
| DMO 3 | 1/2" | 300 | 0.3 | 270 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 4 | 3/4" | 600 | 0.6 | 280 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 5 | 3/4" | 900 | 0.9 | 290 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 6 | 1" | 1800 | 1.8 | 450 | 1/2" | Min -5°С Мах 80°С | Нет |
| DMO 7 | 1" | 2000 | 2 | 470 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 8 | 1" | 4000 | 4 | 600 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 9 | 2" | 8000 | 8 | 1100 | 1/2" | Min -5°С Мах 80°С | Да |
| DMO 10 | 2" | 16000 | 16 | 2200 | 3/4" | Min -5°С Мах 80°С | Да |
| DMO 11 | 3" | 32000 | 32 | 4400 | 3/4" | Min -5°С Мах 80°С | Да |
| Расход указан для давления 7 бар с обратным давлением 0,2 бар | |||||||

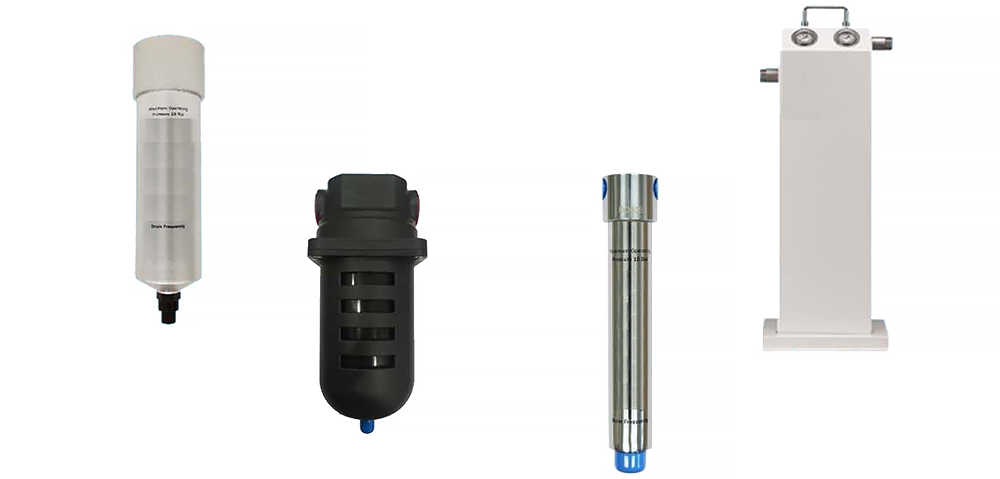

| Материал | AISI 304 | AISI 316 | Алюминий | Алюминий + слив | Пластик + слив | Серия Титан |
|---|---|---|---|---|---|---|
| DMO 1 | X | |||||
| DMO 2 | X | |||||
| DMO 3 | X | X | X | X | X | |
| DMO 4 | X | X | X | |||
| DMO 5 | X | X | X | X | X | |
| DMO 6 | X | |||||
| DMO 7 | X | X | X | X | X | |
| DMO 8 | X | X | X | X | ||
| DMO 9 | X | |||||
| DMO 10 | X | |||||
| DMO 11 | X |
| Вес, кг | AISI 304 | AISI 316 | Алюминий | Алюминий + слив | Пластик + слив | Серия Титан |
|---|---|---|---|---|---|---|
| DMO 1 | 0.51 | |||||
| DMO 2 | 1.16 | |||||
| DMO 3 | 1.49 | 1.49 | 1.06 | 0.92 | 0.54 | |
| DMO 4 | 1.93 | 1.00 | 0.99 | |||
| DMO 5 | 2.08 | 2.08 | 1.20 | 1.10 | 9.50 | |
| DMO 6 | 4.18 | |||||
| DMO 7 | 4.52 | 4.52 | 2.50 | 2.30 | 10.50 | |
| DMO 8 | 5.21 | 5.21 | 2.60 | 12.00 | ||
| DMO 9 | 26.50 | |||||
| DMO 10 | 78.50 | |||||
| DMO 11 | 131.00 |
| Размеры, мм | AISI 304 | AISI 316 | Алюминий | Алюминий + слив | Пластик + слив | Серия Титан |
|---|---|---|---|---|---|---|
| DMO 1 | 220x41 Ø | |||||
| DMO 2 | 230x56 Ø | |||||
| DMO 3 | 230x68 Ø | 230x68 Ø | 230x68 Ø | 249 х 68 Ø | 80 х 80 х 185 | |
| DMO 4 | 270x68 Ø | 270x68 Ø | 289 х 68 Ø | |||
| DMO 5 | 310x68 Ø | 310x68 Ø | 310x68 Ø | 328x68 Ø | 520 (В) х 320 (Ш) х 235 (Д) | |
| DMO 6 | 400 х 97 Ø | |||||
| DMO 7 | 465 х 97 Ø | 465 х 97 Ø | 470 х 97 Ø | 482 х 97 Ø | 665 (В) х 320 (Ш) х 300 (Д) | |
| DMO 8 | 470 х 97 Ø | 470 х 97 Ø | 482 х 97 Ø | 765 (В) х 320 (Ш) х 300 (Д) | ||
| DMO 9 | 1000 (В) х 445 (Ш) х 380 (Д) | |||||
| DMO 10 | 1450 (В) х 685 (Ш) х 490 (Д) | |||||
| DMO 11 | 1450 (В) х 685 (Ш) х 490 (Д) |
| Опция автослива | Материал | Вход | Выход | Кол-во входов | Вес, кг | Давление | Температура | Размеры, мм |
|---|---|---|---|---|---|---|---|---|
| DMA 1 | Аллюминий | 1/2" | 1/8" | 2 | 0.40 | 1-15 Ваг | Min -5°С Мах 80°С | 80 х 70 х 187 |
| DMA 2 S. | AISI 304 | 1/2" | 1/8" | 1 | 0.76 | 1-15 Ваг | Min -5°С Мах 80°С | 140x55 Ø |
| DMA 2 L. | AISI 316 | 1/2" | 1/8" | 1 | 0.76 | 1-15 Ваг | Min -5°С Мах 80°С | 140x55 Ø |
