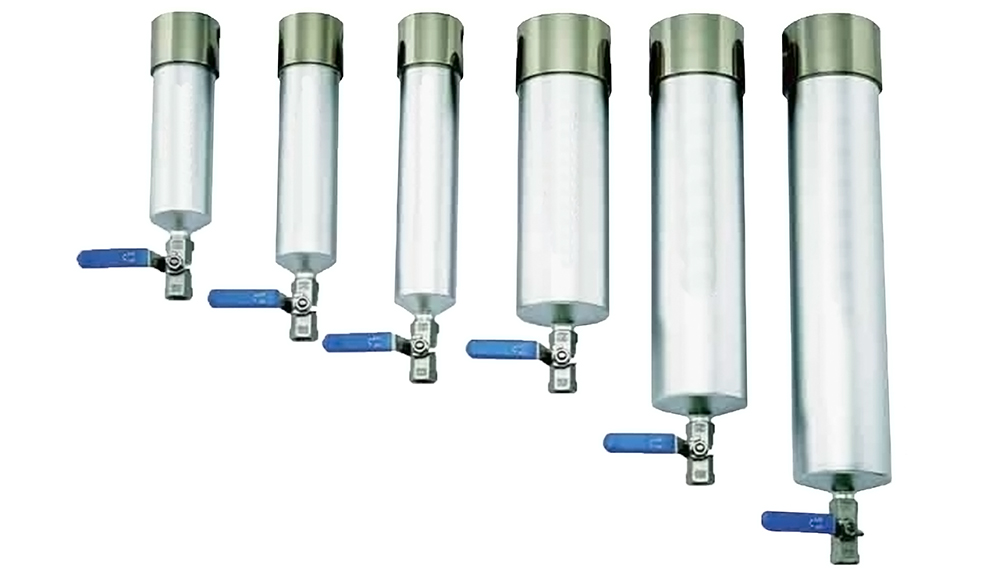

Фильтры, серия DHP
ФИЛЬТР ДЛЯ СИСТЕМ СЖАТОГО ВОЗДУХА
Серия фильтров высокой очистки сжатого воздуха НР для давления до 70 бар.
Материал исполнения корпуса - алюминий + нержавеющая сталь AISI 304. Присоединения BSPT.
Ручной слив фильтрата.
Материал исполнения корпуса - алюминий + нержавеющая сталь AISI 304. Присоединения BSPT.
Ручной слив фильтрата.
Особенности
ПРИНЦИП РАБОТЫ ФИЛЬТРА
Удаляет 99.9999% жидкости из сжатого воздуха. ISO 12500 part 4
Удаляет ВСЕ частицы размером до 2 мк и 99% частиц размером до 1 мк ISO 12500 part 3
Удаляет 99.996% масла до 0.0004 мг/м3 ISO 12500 part 1*
НЕТ изнашиваемых деталей или расходных материалов
Грязный воздух поступает во впускное отверстие и направляется через основную камеру, где изменение направления заставляет воздух вращаться, удаляя самые тяжелые частицы.
Затем воздух проходит через небольшое кольцевое пространство, заставляя воздух быстро расширяться и охлаждаться.
Далее воздух проходит через высокоточные трубки Вентури, которые заставляют слипаться частицы влаги, содержащиеся в воздухе.
Образующиеся капли жидкости падают в основание устройства, где они собираются и сливаются. Многоступенчатые камеры с трубками Вентури очищают воздух от всех оставшихся аэрозольных частиц, оставляя выходящий воздух чистым и сухим.
Затем воздух проходит через небольшое кольцевое пространство, заставляя воздух быстро расширяться и охлаждаться.
Далее воздух проходит через высокоточные трубки Вентури, которые заставляют слипаться частицы влаги, содержащиеся в воздухе.
Образующиеся капли жидкости падают в основание устройства, где они собираются и сливаются. Многоступенчатые камеры с трубками Вентури очищают воздух от всех оставшихся аэрозольных частиц, оставляя выходящий воздух чистым и сухим.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Присоединения | Н л/мин | мЗ/мин | Емкость корпуса для конденсата, см3 | Размер штуцера слива конденсата | Размеры, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| DHP 1 | 3/4" | 850 | 0,85 | 270 | 1/2" | Ø60.5 х 275 | 1.16 |
| DHP 2 | 3/4" | 1700 | 1,7 | 280 | 1/2" | Ø60.5x315 | 1.22 |
| DHP 3 | 3/4" | 2550 | 2,55 | 290 | 1/2" | Ø60.5 х 355 | 1.28 |
| DHP 4 | 1" | 5100 | 5,1 | 450 | 1/2" | Ø60.5 х 359 | 2.38 |
| DHP 5 | 1" | 6800 | 6,8 | 470 | 1/2" | Ø60.5 х 444 | 2.6 |
| DHP 6 | 1" | 11520 | 192 | 440 | 1/2" | Ø60.5x514 | 2.8 |
| Расход указан для давления 7 бар с обратным давлением 0,38 бар. Слив конденсата - в ручном режиме. Тип присоединения BSPT. |
|||||||
