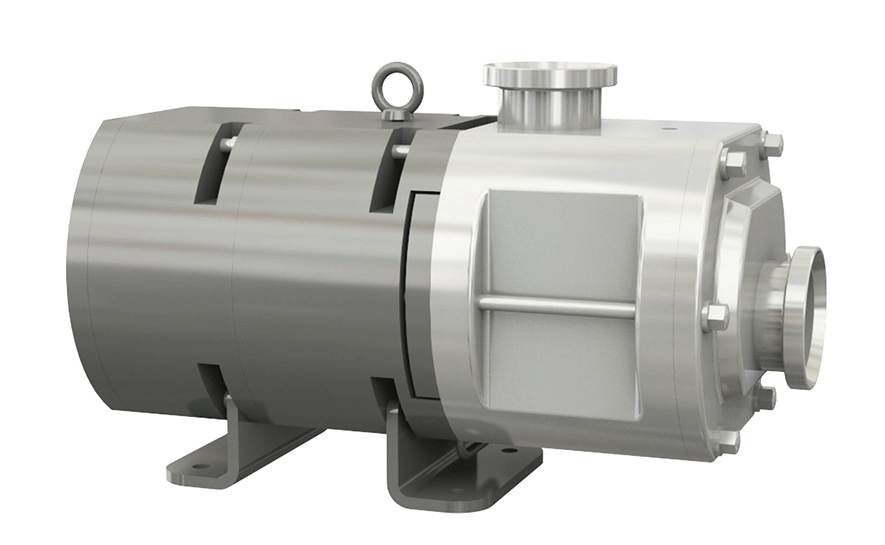

Двухвинтовые насосы, серия DTS

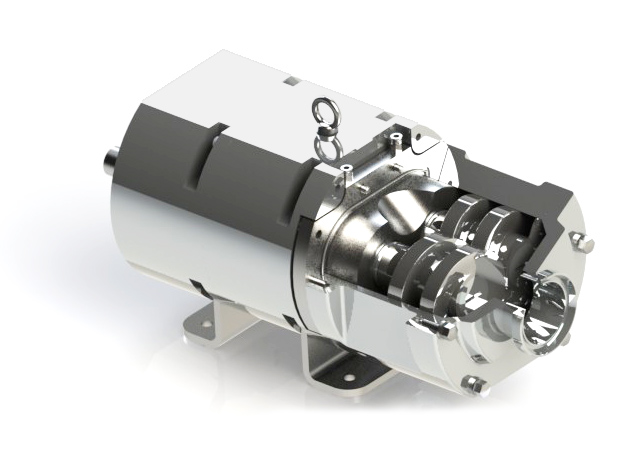

Принцип работы

Винтовая пара вращается внутри корпуса насоса, создавая несколько отдельных камер, и выталкивает жидкость, попавшую внутрь, в соответствии с ходом шага винтов. Скорость потока является постоянной и не имеет пульсаций, а перекачиваемая жидкость течет в осевом направлении (а не по окружности, как это происходит в центробежных насосах). Результатом вращения винтов является плавное движение смещенного объема в не турбулентных условиях, что делает насос идеальным для работы с чувствительными к сдвигу жидкостями или жидкостями, легко подверженным эмульгированию.

Применение

Двухвинтовой насос серии DTS предназначен для перекачки деликатных и вызывающих абразивный износ жидкостей различной вязкости и отлично подходит для использования в отраслях, требующих применения оборудования в санитарном исполнении, например, молочной и пищевой, на предприятиях по производству средств личной гигиены. Плавность работы, вследствие малой пульсации, и щадящее воздействие на содержащиеся в жидкости твердые примеси уменьшают вероятность повреждения продукта.
Макс, производительность, м3/ч31,8
Макс размер частиц, мм17,5
Макс, давление bar18
Скорость вращения вала, об/мин100-1450
Степень обработки поверхностейRa≤ 0,6ųm ; EP=RA 0,4 ųm
Рабочая температура, °Сот-40 до +150
Части, контактирующие с продуктомAISI 316L
Прочие металлические элементыAISI304
Уплотнительные кольцаEPDM/FKM
Механическое уплотнениеSiС/С/ ЕРDМ, SiС/С/FKМ, TC/TC/EPDM, TC/TC/FKM

Особенности

▪️Производительность пропорциональна скорости вращения вала
▪️Компактная конструкция
▪️Возможен прямой привод без редуктора
▪️Подходит для перекачивания почти всех сред и жидкостей
▪️Способность перекачивать высоковязкие продукты
▪️Низкий уровень пульсации
▪️Низкий уровень шума
▪️Возможность работы в режиме "сухого хода"
▪️Постоянный поток при различных значениях давления и производительности
▪️ Возможность реверса
▪️Простота ремонта и обслуживания
▪️Простой монтаж
▪️Широкая область применения
▪️Самовсасывание

Сравнение типов монтажа

Традиционная система

Отдельные системы CIP промывки и подачи продукта. Большое количество запорно-регулирующей арматуры и трубопроводов.

Система с двухвинтовым насосом

Одна система CIP промывки и подачи продукта. Минимальное количество запорно- регулирующей арматуры, трубопроводов и насосного оборудования.

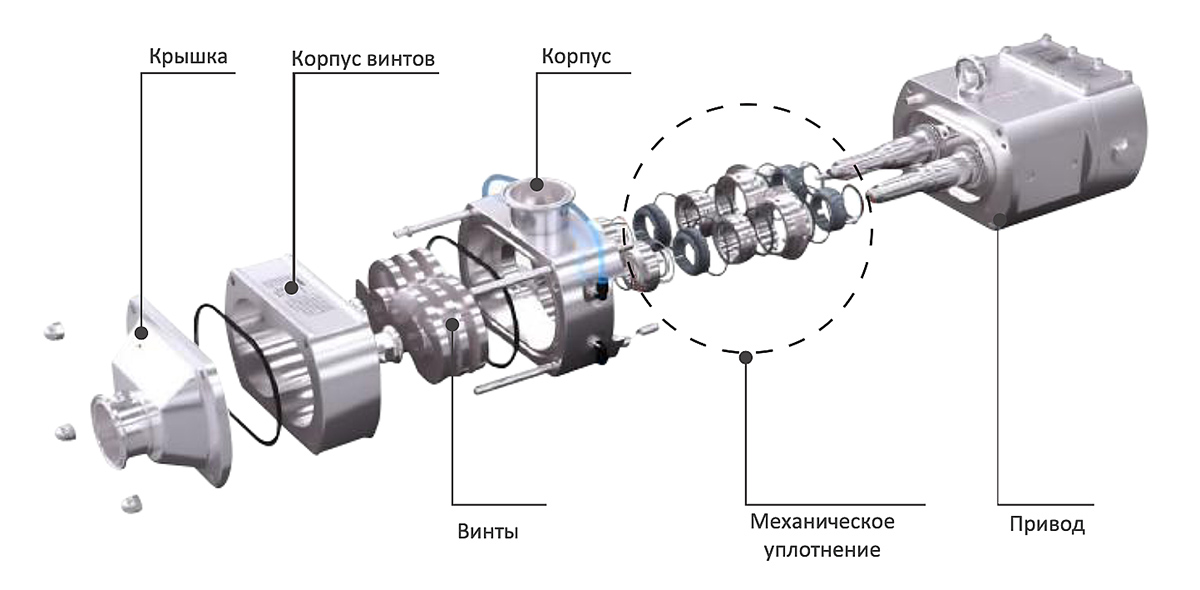

Конструкция насоса

МодельШаг винта, ммДавление, барМощность, кВтМакс, размер частиц, ммПроизв-ть на об.,л/об.Скорость вращения, об/минПроизв-ть, мЗ/чВес, кг
DTS 1882632.212.50.13100-14500,78-11,380.9
5384.9
8490.9
115.5123.9
157.5134.9
DTS 290264412.50.2100-14501,2-17,4152.7
85.5163.7
127.5218.7
1811233.7
DTS 420363417.50.29100-14501,74-25,2152.7
75.5163.7
107.5218.7
1511233.7
DTS 5303247.515.50.53100-10003,18-31,8314.7
811329.7
1215374.7
1818.5387.7

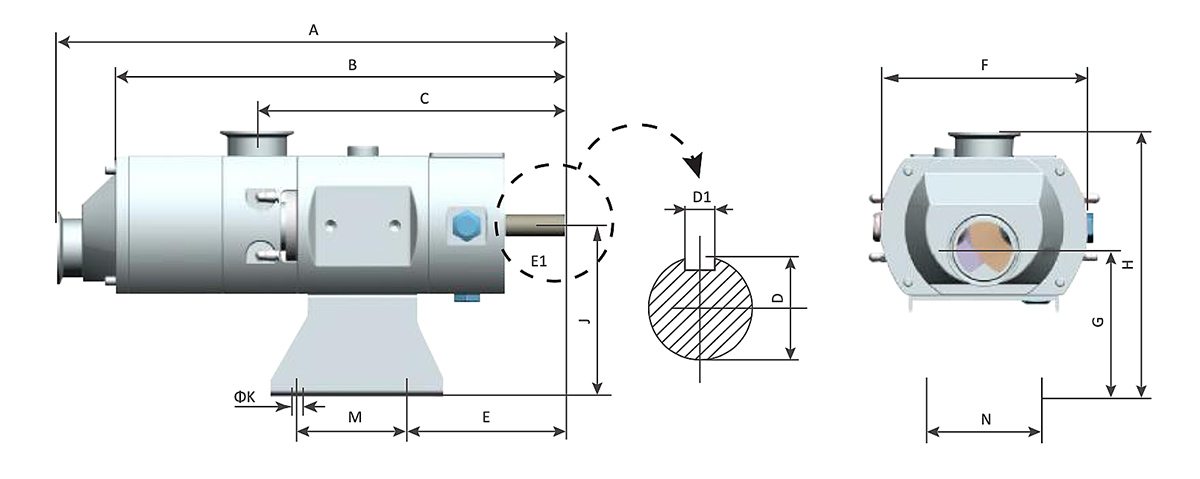

Габариты и размеры

МодельВходВыходАВСDD1ЕЕ1FGJКМNН
DTS1881,5" -2"1"-1,54363852652261225217812714512115,595225
DTS2902,5"-3"2"-3"58952035428818157,522516218012190125280
DTS4202,5"-3"2"-3"58952035428818157,522516218012190125280
DTS5303"-4"3"-4"7206344114281967332220624018300194376
