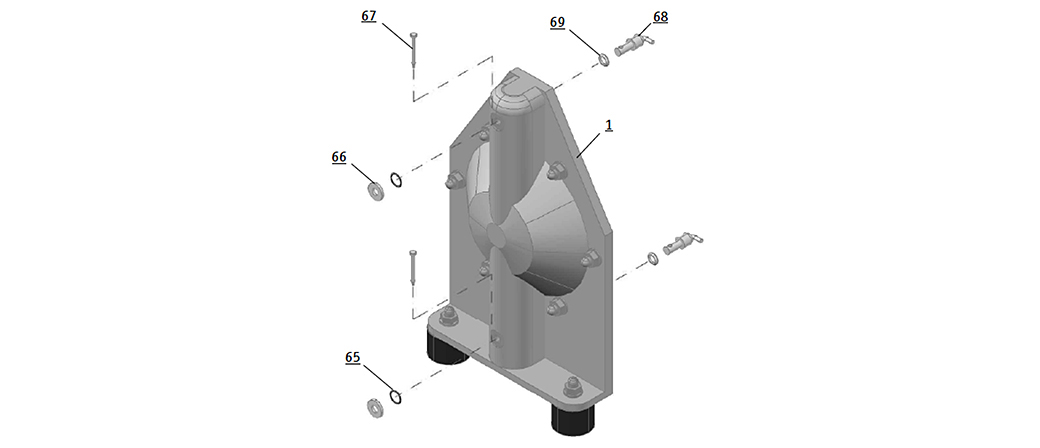

Схема и перечень составных частей насоса с системой обратного слива (Опция BF, Металлическая серия)
| Код | Поз. | Кол- во | Наименование | Материал | DM 20 | DM 25 | DM 40 | DM 50 |
|---|---|---|---|---|---|---|---|---|
| BF1 | 1 | 1 | Левый корпус | AL | 3 20 001 60 | 3 25 001 60 | 3 40 001 60 | 3 50 001 60 |
| Cast iron | 3 20 001 65 | 3 25 001 65 | 3 40 001 65 | 3 50 001 65 | ||||
| 1 | Правый корпус | AL | 3 20 301 60 | 3 25 301 60 | 3 40 301 60 | 3 50 301 60 | ||
| Cast iron | 3 20 301 65 | 3 25 301 65 | 3 40 301 65 | 3 50 301 65 | ||||
| 65 | 4 | Уплотнительное кольцо | EPDM | 3 20 372 08 | 3 25 372 08 | 3 40 372 08 | 3 50 372 08 | |
| 66 | 2 | Шайба | AISI 316 | 3 20 157 52 | 3 25 157 52 | 3 40 157 52 | 3 50 157 52 | |
| 67 | 4 | Шпилька | AISI 316 | 3 20 342 52 | 3 25 342 52 | 3 40 342 52 | 3 50 342 52 | |
| 68 | 4 | Рычаг | AISI 316 | 3 20 457 52 | 3 25 457 52 | 3 40 457 52 | 3 50 457 52 | |
| 69 | 4 | Шайба | PTFE | 3 20 357 23 | 3 25 357 23 | 3 40 357 23 | 3 50 357 23 | |
| BF2 | Дополнительно к BF1: | |||||||
| 1 | 1 | Левый корпус | AISI 316 | 3 20 001 52 | 3 25 001 52 | 3 40 001 52 | 3 50 001 52 | |
| 1 | Правый корпус | AISI 316 | 3 20 301 52 | 3 25 301 52 | 3 40 301 52 | 3 50 301 52 | ||
| 65 | 4 | Уплотнительное кольцо | PTFE | 3 20 372 23 | 3 25 372 23 | 3 40 372 23 | 3 50 372 23 | |
| BF3 | Дополнительно к BF1: | |||||||
| 65 | 4 | Уплотнительное кольцо | FKM | 3 20 372 09 | 3 25 372 09 | 3 40 372 09 | 3 50 372 09 | |
