СЕРИЯ DMCX

Данный насос является насосом объемного типа, который перекачивает жидкость посредством двух диафрагм приводится в действие сжатым воздухом.
Корпусы, контактирующие с жидкостью, выполнены из токопроводящего полиэтилена. Данные насосы могут быть использованы для перекачивания легковоспламеняющихся жидкостей, а также при использовании в пожаровзрывоопасных помещениях. В этом случае насос должен быть заземлен. Присоединение для заземления насоса находится на корпусе. Все остальные части насоса контактируют между собой, поэтому нет необходимости заземлять отдельные детали. Трубопроводы и запорно-регулирующая арматура должны быть заземлены отдельно. Во избежание воспламенения следует исключить образование пыли на насосах. В пожаровзрывоопасных помещениях ремонт допускается только после тщательного выяснения целесообразности и только с использованием специального инструмента.
Максимальная рабочая температура для насосов серии DMCX составляет 70 °С.

Конструктивные особенности:
насосы изготовлены из монолитного материала на
специализированном высокоточном оборудовании
привод от сжатого воздуха без использования электрических
компонентов
4 типоразмера с макс. производительностью от 10 до 130 л/мин.
воздушный распределительный механизм работает без смазки и
«мертвой точки»


мембраны изготовлены из EPDM, NBR или PTFE/EPDM
шариковые или цилиндрические клапаны
возможность самовсасывания и работы в режиме «сухого хода»
очень простой ремонт и обслуживание
изготовлены из токопроводного полиэтилена (соответствие стандарту
ATEX)

 DMCX 10DMCX 20DMCX 50DMCX 130
Макс. производительность, л/мин102050130
Макс. напор, бар7
Размер присоединений патрубков3/8"1/2”3/4”1 1/4"
Размер штуцера сжатого воздухаR 1/4"
Высота всасывания всухую, м.в.с
цилиндрические клапаны0.723.54.5
шариковые клапаны из EPDM-0.52.02.5
шариковые клапаны из NBR-0.52.02.5
шариковые клапаны из PTFE0.50.52.02.5
шариковые клапаны из SS0.31.02.02.5
Высота всасыв. под заливом, м.в.с.8.08.09.09.0
Макс. диаметр твердых частиц, мм1.42.4716
Макс. рабочая температура °C70
Вес, кг1.32.23.24.2
Материал корпусаPE ТОКОПРОВОДНЫЙ
Материал мембран (диафрагм)TFM/PTFENBR, EPDM или TFM/PTFE
Материал шариковых клапановPTFE, AISI 316NBR, EPDM, PTFE или AISI 316
Материал цилиндрических клапановPTFEPE или PTFE
Материал уплотнительных колецFEP/FPMNBR, EPDM, FEP/FPM
Макс. вязкость, сПз300060001000015000

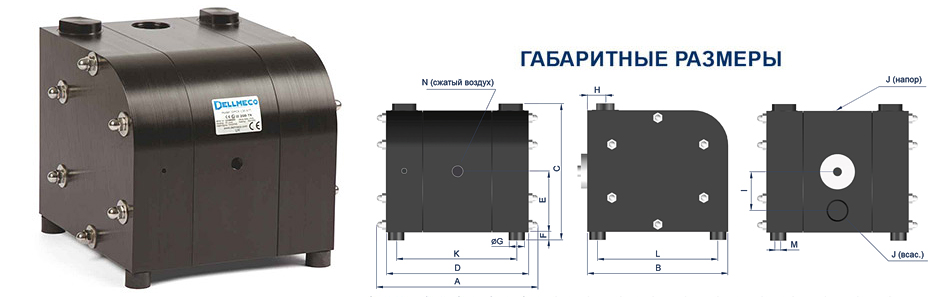

 ABCDEFØGHIJKLMN
DMCX 101378696113418151527NPT 3/8"9366M4R 1/4"
DMCX 201551241231315310201934NPT 1/2"105115M6R 1/4"
DMCX 502051751681757510202248NPT 3/4"150165M6R 1/4"
DMCX 13026924022522510010203363NPT 1 1/4"205215M6R 1/4"
DMCX 20 RTP

DMCX - DELLMECO Мембранные
пневматические насосы, Серия CX
20 - Типоразмер, размер присоединений, (NPT):

DMCX 20 RTP

R - Материал
корпусов:

DMCX 20 RTP

T - Материал мембран:

DMCX 20 RTP

P - Материал и тип клапанов:

10 - 3/8"
20 - 1/2"
50 - 3/4"
130 - 1 1/4"

R - PE токопроводный

E - EPDM
N - NBR
T - TFM/PTFE

E - шариковый клапан, EPDM
N - шариковый клапан, NBR
S - шариковый клапан, AISI 316
T - шариковый клапан, PTFE
P - цилиндрический клапан, PE
F - цилиндрический клапан, PTFE
