НАСОСЫ С УСИЛИТЕЛЕМ ДАВЛЕНИЯ

Насосы с усилителем давления используются, в основном, для подачи на фильтр-прессы. Они представляют собой очень компактное устройство, которое может быть установлено прямо на фильтр-пресс. Конструкция и технические параметры данных насосов позволяют продавливать через фильтр-прессы такие продукты как: шламы, пульпы, глинистые суспензии и пр. Регулятор давления закреплен на корпусе насоса.
Насосы с усилителем давления базируются на стандартном насосе DELLMECO. Усилитель давления в зависимости от типоразмера имеет коэффициент усиления 1,5 или 2. Напор насоса увеличивается в соответствии с давлением воздуха, поступающего от усилителя.
Пример: давление сжатого воздуха, подаваемого от компрессора в бустер равно 7 бар. Усилитель увеличивает это давление в 2 раза и на выходе из бустера и, соответственно, на входе в насос давление становиться равным 14 бар. Насосы с усилителем давления являются саморегулируемыми. Дополнительных устройств для регулирования производительности не требуется. Давление сжатого воздуха поддерживается постоянным с помощью регулятора, входящего в состав установки.

ПЛАСТИКОВЫЕ НАСОСЫ С УСИЛИТЕЛЕМ ДАВЛЕНИЯ (БУСТЕРОМ)

 ABCDEFGHIØJKLMNOP
DM 15/5515318333525G 1/2''87R 1/4''2171830112136195321253333
DM 25/12520023846935G 1''123R 1/4''2872840140170195377349462
DM 40/31527031860042G 1 1/2''109R 1/2''3883060190227290529500600
DM 50/56535039169045G 2''158R 1/2''4853060270282404612560690

МЕТАЛЛИЧЕСКИЕ НАСОСЫ С УСИЛИТЕЛЕМ ДАВЛЕНИЯ (БУСТЕРОМ)

 ABCDEFGHIØJKLMN
DM 20/7515017322819G 3/4''84R 1/4''2091830118139195297
DM 25/12520020230227G 1''115R 1/4''2791830160164195351
DM 40/31527026741234G 1 1/2''100R 1/2''3802840213213290372
DM 50/56535034553848G 2''115R 1/2''4933060286285404573
ПОЗИЦИЯНАИМЕНОВАНИЕ

1

Фильтр-пресс

2

Насос с усилителем давления

3

Манометр

4

Предохранительная мембрана

ТИПИЧНЫЙ РАБОЧИЙ РЕЖИМ ФИЛЬТР-ПРЕССА



А - высокая производительность, заполнение фильтра.
В - окончание заполнения, фильтрация путем сжатия продута, производительность падает.
С - поддержание давления, формирование фильтровальных осадков, высокое фильтрационное сжатие, снижение потока фильтрата до минимума в конце фазы сжатия.

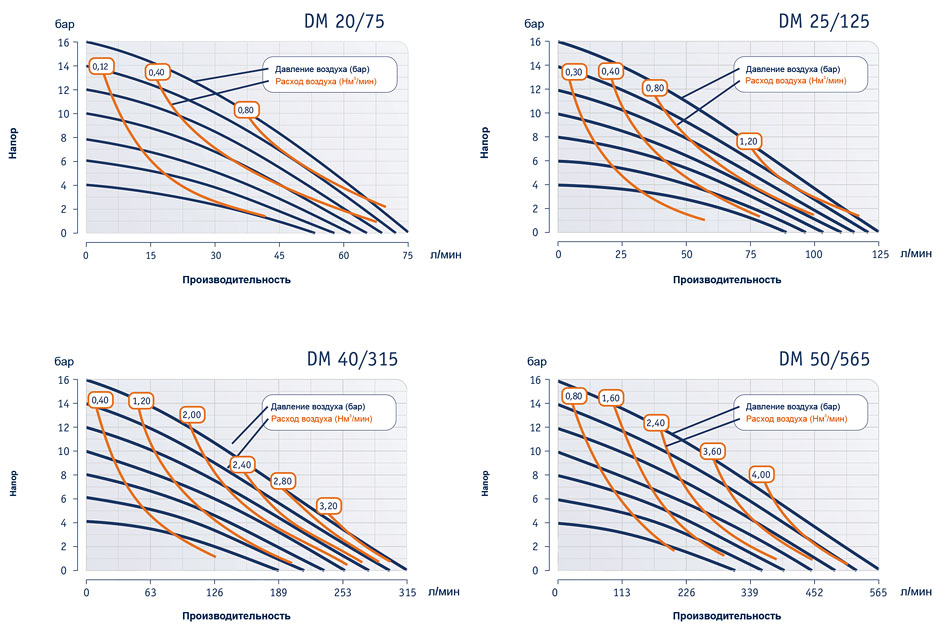

ПРИМЕР.
Требуется производительность 75 л/мин при напоре 6 бар. Согласно графика видно, что подойдет насос DM 25/125 при подаче сжатого воздуха от компрессора с давлением 7 бар.
